Co to jest moc przyłączeniowa i jak się jej oblicza?
Moc przyłączeniowa to miara, która określa, ile energii jest niezbędne do zasilania wszystkich urządzeń elektrycznych w danym obiekcie. Aby ją obliczyć, trzeba zsumować moce wszystkich sprzętów, które mogą działać równocześnie, uwzględniając przy tym współczynnik jednoczesności, który zwykle waha się od 0,5 do 0,8. Taki zakres wskazuje, że nie wszystkie urządzenia są używane jednocześnie.
Podczas ustalania mocy przyłączeniowej warto pamiętać o:
- wszystkich źródłach zasilania,
- różnych rodzajach obciążeń.
Na przykład, jeżeli w obiekcie znajdują się urządzenia o mocach 11 kW i 15 kW, należy je połączyć, a następnie pomnożyć przez współczynnik jednoczesności. Ostateczna wartość mocy przyłączeniowej jest niezwykle ważna, nie tylko dla ustalenia warunków przyłączeniowych, ale także dla:
- doboru odpowiednich kabli,
- zabezpieczeń systemu.
Dzięki precyzyjnym obliczeniom można także właściwie dobrać przekrój kabli, co jest kluczowe dla bezpieczeństwa całej instalacji elektrycznej. Jeśli moc przyłączeniowa okaże się zbyt wysoka, mogą wystąpić problemy z:
- wytrzymałością przewodów,
- przegrzewaniem kabli.
W ekstremalnych przypadkach, takie sytuacje mogą prowadzić do pożaru. Dlatego tak istotne jest, aby obliczenia były dokładne, gdyż stanowią fundament prawidłowego działania systemu elektrycznego.
Jakie są warunki przyłączeniowe dla kabla o mocy 12 kW?
Warunki przyłączeniowe dla kabla o mocy 12 kW są niezwykle istotne. Stanowią one podstawowy etap w procesie prawidłowego łączenia instalacji elektrycznej z siecią dystrybucyjną. Na początek konieczne jest dobranie właściwego rodzaju i przekroju kabla zasilającego, który musi być dopasowany do obciążeń elektrycznych w danym obiekcie. W przypadku mocy wynoszącej 12 kW zazwyczaj rekomenduje się kable o przekroju od 4 do 10 mm².
Długość trasy jest czynnikiem, który należy uwzględnić, gdyż odpowiedni przekrój kabla pozwala ograniczyć spadki napięcia. Oprócz tego, niezbędne jest zapewnienie odpowiedniego zabezpieczenia przewodów. Właściwy dobór zabezpieczeń przeciążeniowych i zwarciowych jest kluczowy dla ochrony instalacji przed ewentualnymi uszkodzeniami.
Również ważne jest uziemienie oraz ochrona przed porażeniem, które mają fundamentalne znaczenie dla bezpieczeństwa użytkowników. Warto także zwrócić uwagę na materiał kabla, np. aluminium czy miedź, gdyż jego wybór wpływa na warunki przyłączenia.
Pamiętaj, że te wymagania są określane przez lokalnego operatora sieci dystrybucyjnej (OSD), który precyzuje wszystkie zależności związane ze złączem. Respektowanie wytycznych dotyczących rodzaju kabla, jego układania oraz zabezpieczeń jest kluczowe, ponieważ wpływa to na efektywność i bezpieczeństwo całej instalacji elektrycznej.
Dodatkowo, stosowane techniki montażowe również mają znaczenie dla prawidłowego działania systemu przy mocy 12 kW.
Jakie są zalecane średnice kabla dla mocy 12 kW?
Zalecane średnice kabli dla mocy 12 kW są uzależnione od kilku istotnych elementów, w tym materiału, z którego wykonany jest kabel, oraz jego długości. W przypadku kabli miedzianych YKY, optymalnym wyborem będzie przekrój 4×16 mm². Struktura 4×10 mm² może się okazać niewystarczająca w tej sytuacji. Jeśli chodzi o kable aluminiowe YAKY, również rekomendowany jest przekrój 4×16 mm². Dla pomp ciepła o mocy 12 kW, odpowiednie będą przekroje:
- 5×4 mm²,
- 5×6 mm².
Kluczowe jest, aby przy wyborze kabla zwrócić uwagę na obciążalność prądową i miejsce jego ułożenia — może to być w gruncie lub w powietrzu. Te czynniki istotnie wpływają na dopuszczalne spadki napięcia, co z kolei ma znaczenie dla efektywności całego systemu. Warto także zorientować się w standardach oraz wytycznych lokalnych operatorów sieci dystrybucyjnej (OSD), co może pomóc w uniknięciu dodatkowych wymogów dotyczących średnic kabli.

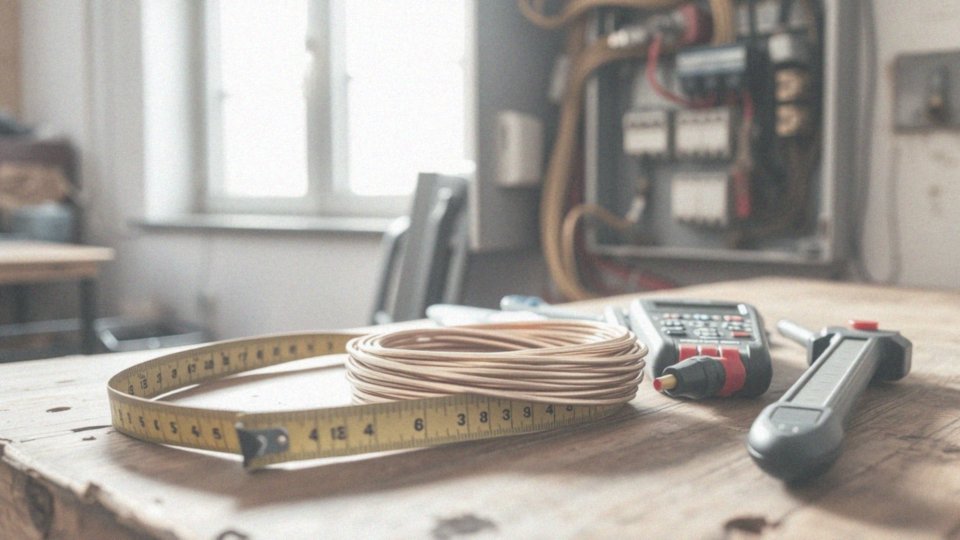

Jak obliczyć odpowiedni przekrój kabla dla przyłącza 12 kW?
Aby właściwie dobrać przekrój kabla do instalacji o mocy 12 kW, konieczne jest przeprowadzenie kilku kluczowych kroków. W procesie tym uwzględniamy zarówno obciążalność prądową, jak i dopuszczalny spadek napięcia.
Na początek musimy obliczyć prąd znamionowy, korzystając ze wzoru:
I = P / (U x √3), przeznaczonego dla systemów trójfazowych. W formule tej P oznacza moc wyrażoną w watach (czyli 12 kW), a U to najczęściej napięcie nominalne wynoszące 400 V.
Znając wartość prądu, przystępujemy do ustalenia koniecznego przekroju kabla. Używamy w tym celu wzoru:
A = (2 x I x L) / (κ x Ua x U), gdzie A to poszukiwany przekrój w mm², I to prąd, L to długość kabla, κ to współczynnik materiału (56 dla miedzi lub 35 dla aluminium), Ua określa dopuszczalny spadek napięcia, a U to napięcie robocze.
W przypadku mocy 12 kW rekomenduje się wybór kabli o przekroju od 4 do 10 mm². Decyzja dotycząca konkretnego rozmiaru powinna jednak uwzględniać:
- długość trasy kablowej,
- jego przeznaczenie.
Długość kabla ma znaczący wpływ na stężenie spadku napięcia; w przypadku większych odległości warto rozważyć zwiększenie przekroju. Dokładne obliczenia są kluczowe, aby zminimalizować ryzyko przegrzewania się przewodów. Taki proces zapewnia nie tylko efektywne działanie, ale również bezpieczeństwo instalacji elektrycznej, niwelując zagrożenia, które mogą wynikać z nieodpowiednio dobranego przekroju.
Jak dobór kabla wpływa na bezpieczeństwo instalacji?
Wybór odpowiedniego kabla odgrywa kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznej. Odpowiedni przekrój przewodu jest istotny, ponieważ zapobiega przegrzewaniu, które może prowadzić do poważnych uszkodzeń lub nawet pożaru. Kiedy przekrój jest zbyt mały, zwiększa się ryzyko awarii. Co więcej, może to negatywnie wpłynąć na obciążalność prądową, co z kolei powoduje straty energii oraz nieprawidłowe działanie urządzeń elektrycznych.
Warto zwrócić uwagę na:
- długość kabla,
- okoliczności, w jakich będzie on układany,
- obliczenia dotyczące dopuszczalnych spadków napięcia.
Dłuższe przewody mogą skutkować większym spadkiem napięcia, co znacząco wpływa na efektywność całej instalacji. Nie można zapominać o systemach zabezpieczeń, które zwiększają bezpieczeństwo instalacji elektrycznych. Przykładowo:
- wyłączniki nadprądowe,
- wyłączniki różnicowoprądowe.
Te elementy skutecznie chronią przed przeciążeniami i skutkami zwarć. Dlatego dokładny dobór kabli oraz instalacja odpowiednich zabezpieczeń są niezwykle ważne dla ochrony użytkowników oraz niezawodności systemów elektrycznych.

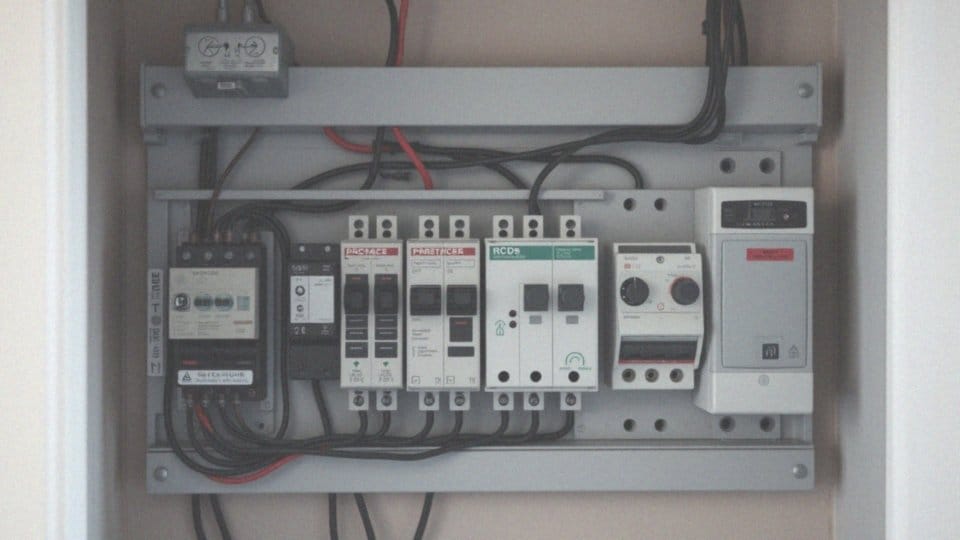

Jakie zabezpieczenia są potrzebne dla instalacji elektrycznej 12 kW?
Przy montażu instalacji elektrycznej o mocy 12 kW niezwykle istotne jest, aby odpowiednio zabezpieczyć system, co pozwala nie tylko na zapewnienie bezpieczeństwa, ale również na prawidłowe jego funkcjonowanie. W tym kontekście wyróżnia się kilka kluczowych komponentów:
- wyłączniki nadprądowe – istotny element, który chroni przed przeciążeniem oraz zwarciem, działają automatycznie, wyłączając obwód w przypadku zbyt dużego przepływu prądu, co znacząco zmniejsza ryzyko przegrzania kabli i potencjalnych pożarów,
- wyłączniki różnicowoprądowe (RCD) – ich zadaniem jest ochrona przed porażeniem prądem, monitorują różnice w prądzie wpływającym i wypływającym z urządzenia, a w przypadku wykrycia nieprawidłowości natychmiast odcinają zasilanie, co znacząco redukuje ryzyko wypadków,
- ograniczniki przepięć – chronią sprzęt przed uszkodzeniami spowodowanymi gwałtownymi skokami napięcia, takimi jak te, które mogą wystąpić podczas burz czy awarii sieci.
Dobierając odpowiednie zabezpieczenia, warto uwzględnić charakterystykę obciążeń oraz dostosować je do obowiązujących norm i przepisów. Każdy z tych komponentów odgrywa istotną rolę w tworzeniu efektywnego systemu zabezpieczeń, który zapewnia ochronę użytkownikom oraz utrzymuje integralność całej instalacji elektrycznej.
Jakie są różnice między kablem YKY a YAKY dla 12 kW?
Kable YKY i YAKY różnią się przede wszystkim rodzajem materiału użytego do produkcji żył. Kabel YKY zawiera miedziane przewody, podczas gdy YAKY korzysta z aluminium. Miedź ma lepsze właściwości przewodzące, co umożliwia uzyskanie wyższej obciążalności prądowej przy mniejszych średnicach. Dlatego nie bez powodu kable miedziane są tak popularne; ich niezawodność oraz mniejsze ryzyko awarii w dłuższej perspektywie czasowej są zdecydowanymi atutami.
Aluminium, mimo że jest bardziej ekonomiczne i lżejsze, wymaga większych przekrojów, aby osiągnąć parametry obciążalności porównywalne z miedzią. Na przykład do obciążenia 12 kW miedziane kable zazwyczaj mają przekrój 4×16 mm², podczas gdy ich aluminiowe odpowiedniki mogą potrzebować 4×25 mm². To sprawia, że kable aluminiowe są nie tylko bardziej masywne, ale także cięższe.
Dodatkowo, kable YKY wykazują większą odporność na wysokie temperatury oraz charakteryzują się dłuższą żywotnością. Podczas wyboru między kablami YKY a YAKY warto uwzględnić ich konkretne zastosowanie, miejsce montażu, a także warunki, w jakich będą eksploatowane. Ostateczny wybór ma kluczowe znaczenie dla efektywności oraz bezpieczeństwa całej instalacji elektrycznej zasilającej mocą 12 kW. Właściwy dobór kabla pozwoli na stabilną pracę urządzeń i zminimalizuje ryzyko ich uszkodzenia.
Jak długość kabla wpływa na jego działanie przy 12 kW?
Długość kabla odgrywa kluczową rolę w efektywnym działaniu instalacji o mocy 12 kW. Zauważ, że im dłuższy kabel, tym większy spadek napięcia, co negatywnie wpływa na wydajność podłączonych urządzeń i prowadzi do strat energetycznych. Ten spadek napięcia jest bezpośrednio związany z prądem płynącym przez kabel oraz jego długością.
W przypadku instalacji, które wymagają znacznych odległości, niezwykle ważny jest wybór odpowiedniego przekroju kabla, co pozwala zredukować straty. Wydłużony odcinek przewodu może alterować sytuację, ponieważ:
- większy przekrój przyczynia się do utrzymania stabilnych parametrów pracy urządzeń,
- wpływa na ich żywotność,
- zwiększa efektywność.
Należy zwrócić uwagę, że w instalacjach jednofazowych i trójfazowych o mocy 12 kW różnice w długości kabla mogą prowadzić do znacznych zmian w obciążalności prądowej. Dlatego dbając o właściwy dobór średnicy kabli, możemy zredukować straty energii. To z kolei przekłada się na:
- niższe rachunki za prąd,
- mniejsze ryzyko przegrzewania przewodów.
Warto pamiętać, że długość trasy ma istotne znaczenie podczas planowania instalacji, ponieważ wpływa na parametry całego systemu elektrycznego. Optymalizacja powinna objąć zarówno długość, jak i przekrój kabla, aby zapewnić nie tylko bezpieczeństwo, ale także wysoką efektywność urządzeń o mocy 12 kW.
Jak spadek napięcia wpływa na wydajność kabla 12 kW?
Spadek napięcia w kablu o mocy 12 kW jest niezwykle istotny dla sprawnego funkcjonowania systemów zasilania. Zbyt duże obniżenie napięcia prowadzi do utraty efektywności urządzeń, co może skutkować nieprawidłowym działaniem i zwiększonym ryzykiem uszkodzenia. Niewłaściwy dobór przekroju kabla może powodować straty mocy rzędu 10% lub nawet więcej, co sprawia, że urządzenia nie osiągają swoich nominalnych parametrów. Na spadek napięcia wpływają zarówno prąd płynący w kablu, jak i jego długość.
W instalacjach o mocy 12 kW, zły wybór przekroju może prowadzić do znacznych spadków napięcia, a więc do pracy w warunkach zagrażających żywotności sprzętu. Z tego powodu zaleca się, aby spadek napięcia nie przekraczał 5% dla takich instalacji. Dla dłuższych kabli warto pomyśleć o ich zwiększeniu w odpowiednim przekroju. Na przykład, w przypadku kabla o długości 30 metrów i przekroju 1,5 mm², spadek napięcia może wynosić około 7%, co jest nieakceptowalne.
Dokładne obliczenia długości kabla oraz wymaganej mocy są kluczowe, aby dobrać odpowiedni przekrój i zoptymalizować całą instalację. Stosowanie dobrych standardów i precyzyjnych obliczeń przyczynia się do zapewnienia bezpieczeństwa oraz efektywności systemów zasilających o mocy 12 kW.
Jakie są różnice między instalacją jednofazową a trójfazową dla 12 kW?
Instalacja elektryczna jednofazowa i trójfazowa przy mocy 12 kW znacząco różnią się między sobą, zwłaszcza pod kątem liczby faz i obciążenia przewodów. W przypadku instalacji jednofazowej, która wykorzystuje jeden przewód, osiągnięcie 12 kW obciążenia może prowadzić do poważnych spadków wydajności. Cała energia przepływa przez pojedynczy przewód, co zwiększa ryzyko przegrzewania, a to z kolei negatywnie wpływa na efektywność całego systemu. Natomiast instalacja trójfazowa ma znaczną przewagę, ponieważ:
- rozkłada obciążenie na trzy przewody,
- umożliwia zastosowanie mniejszych przekrojów kabli,
- wsparcie ogólnej efektywności energetycznej.
W przypadku mocy 12 kW zwykle wybiera się kable czterożyłowe, co dodatkowo zwiększa wydajność systemu. Co więcej, trójfazowe połączenia charakteryzują się wyższą obciążalnością prądową, co z kolei znacząco minimalizuje ryzyko awarii. Wybór instalacji jednofazowej może być podyktowany prostszą budową oraz łatwiejszym montażem, jednak wiąże się to z dużym ryzykiem przegrzewania przy większych obciążeniach. Dlatego dla instalacji o mocy 12 kW, bardziej korzystna okaże się wersja trójfazowa. Zapewnia ona lepsze zarządzanie mocą oraz wydłuża żywotność całego systemu elektrycznego.
Co warto wiedzieć o aluminium i miedzi w kontekście kabli 12 kW?
Wybór odpowiedniego materiału do żył kablowych, takich jak aluminium czy miedź, odgrywa kluczową rolę przy instalacjach o mocy 12 kW. Miedź wyróżnia się jako lepszy przewodnik, ma niższą rezystywność, co oznacza, że potrafi efektywniej przekazywać energię. Dlatego w przypadku obciążenia 12 kW, miedź jest niezwykle często preferowanym rozwiązaniem, gdyż pozwala na wyższą obciążalność prądową przy mniejszych przekrojach. Zaleca się zwykle zastosowanie kabli miedzianych o powierzchni przekroju od 4 do 16 mm².
Z drugiej strony, aluminium to bardziej ekonomiczna opcja, jednak charakteryzuje się gorszymi właściwościami przewodzącymi. Aby osiągnąć podobną obciążalność, kable aluminiowe muszą mieć większy przekrój, zazwyczaj od 6 do 25 mm², co jest niezbędne w instalacjach 12 kW. Choć aluminium ma swoje zalety, takie jak niższa waga i korzystniejsza cena, miedź z czasem okazuje się bardziej niezawodna.
Jej większa odporność na korozję oraz lepsze właściwości mechaniczne są istotnymi atutami. Wybierając materiał, warto również uwzględnić miejsce i warunki, w których kable będą zainstalowane. Miedź sprawdza się często lepiej w trudniejszych okolicznościach, co ma znaczenie przy projektowaniu kabli elektrycznych do instalacji 12 kW. Kluczowe jest, aby wybór materiału nie tylko zapewniał bezpieczeństwo, ale także wpływał na efektywność całego systemu elektrycznego.

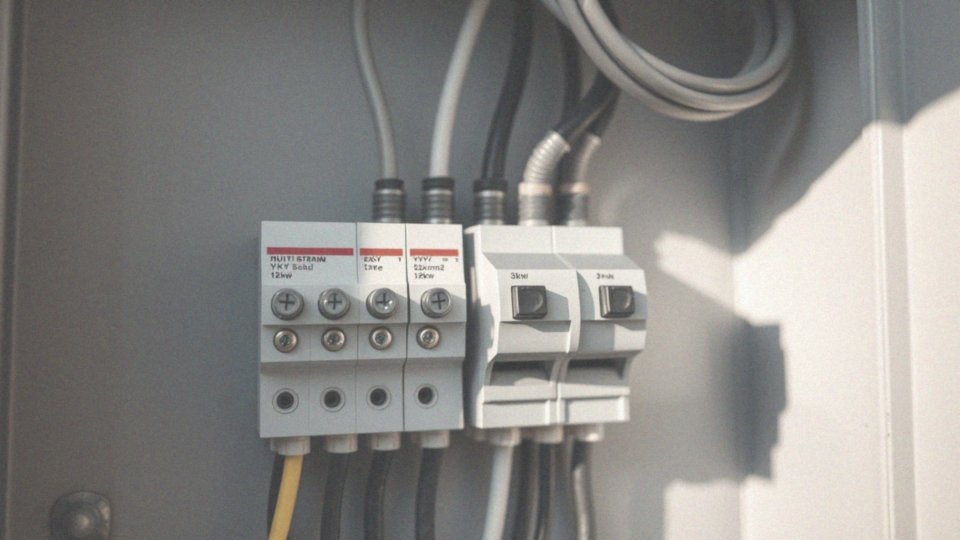

Jakie są praktyczne zasady przy wyborze kabla do pompy ciepła 12 kW?
Wybierając kabel do pompy ciepła o mocy 12 kW, warto rozważyć kilka istotnych kwestii. Przede wszystkim kluczowe jest dobranie odpowiedniego przekroju kabla. Najczęściej zaleca się stosowanie kabli o przekroju:
- 5×4 mm²,
- 5×6 mm².
To pozwala na uzyskanie optymalnego przewodzenia prądu oraz zmniejszenie strat energetycznych. Należy także pamiętać o długości kabla — im jest dłuższy, tym większy będzie spadek napięcia, co może negatywnie wpłynąć na efektywność działania pompy. Idealnie, aby spadek napięcia nie przekraczał 5% wartości nominalnej.
Dobrze dobrane materiały izolacyjne kabla powinny być odporne na różne warunki atmosferyczne oraz mechaniczne uszkodzenia. W tym kontekście kabel YKY z miedzianymi przewodami cieszy się dużą popularnością, ze względu na swoje doskonałe właściwości przewodzące oraz wytrzymałość.
Nie można zapominać o właściwych zabezpieczeniach elektrycznych, takich jak wyłączniki nadprądowe i różnicowoprądowe, które znacząco podnoszą poziom bezpieczeństwa instalacji. Ochrona przed zwarciem oraz przeciążeniem jest niezwykle ważna w przypadku systemów zasilających o dużych mocach.
Jeśli warunki układania kabli okazują się trudne, warto skontaktować się z lokalnymi operatorami sieci dystrybucyjnej, aby zapoznać się z aktualnymi wymaganiami dotyczącymi instalacji. Odpowiedni dobór kabla i jego staranne zamontowanie są kluczowe dla bezpieczeństwa oraz efektywności całego systemu.
