Jaki kabel od skrzynki do domu 16 kW powinienem wybrać?
Wybór właściwego kabla do zasilania domu o mocy 16 kW odgrywa kluczową rolę w zapewnieniu bezpieczeństwa oraz efektywności systemu elektrycznego. Zaleca się zastosowanie miedzianego przewodu o minimalnym przekroju wynoszącym 10 mm², chociaż optymalne wartości wahają się między 10 mm² a 16 mm².
Miedź charakteryzuje się doskonałymi właściwościami przewodzącymi, co przekłada się na niskie straty energetyczne oraz minimalne ryzyko przegrzewania się przewodów. Jeżeli myślisz o kablu aluminiowym, pamiętaj, że:
- ze względu na wyższą rezystancję takie rozwiązanie wymaga stosowania przewodów o większym przekroju,
- warto rozważyć kable o przekroju co najmniej 16 mm²,
- często nawet 25 mm².
Taki wybór zapewnia niezbędną obciążalność, co jest szczególnie ważne przy dużych obciążeniach elektrycznych. Kiedy dokonujesz wyboru, pamiętaj również o normach bezpieczeństwa oraz specyfice warunków, w jakich będzie działać instalacja. Nieprzestrzeganie tych standardów może prowadzić do poważnych zagrożeń, takich jak przegrzewanie się przewodów, co w konsekwencji może zwiększyć ryzyko pożaru.
Dlatego warto zasięgnąć porady u wykwalifikowanego elektryka, który pomoże dobrać odpowiednie przewody, uwzględniając konkretne warunki oraz wymagania dla przyłącza elektrycznego w Twoim domu. Dzięki temu zwiększysz bezpieczeństwo swojej instalacji elektrycznej.
Jakie czynniki wpływają na dobór kabla do przyłącza o mocy 16 kW?
Wybór odpowiedniego kabla do instalacji o mocy 16 kW to zadanie, które wymaga przemyślenia kilku istotnych kwestii. Pierwszym kluczowym aspektem jest maksymalne obciążenie systemu. Warto uwzględnić nie tylko aktualne, ale również przyszłe zapotrzebowanie na energię.
Długość przewodu również odgrywa znaczącą rolę – im dłuższy kabel, tym większy spadek napięcia, co może obniżać efektywność przesyłu energii. Zgodnie z normami budowlanymi, spadek napięcia w domowych instalacjach powinien mieścić się w granicach 5%.
Następnie, materiał użyty do produkcji kabla również wpływa na jego odpowiedni dobór:
- miedź, choć droższa, charakteryzuje się niższą rezystancją oraz lepszymi właściwościami przewodzącymi, co prowadzi do mniejszych strat energii,
- kable aluminiowe będą wymagały większego przekroju, aby mogły odpowiednio wytrzymać obciążenie.
Nie można zapominać o warunkach, w jakich kabel będzie pracował. Jego lokalizacja – czy ma znajdować się w ziemi, czy w budynku – wpływa na wybór odpowiedniego przewodu. Kable zakopane w ziemi muszą być solidnie izolowane, aby stały się odporne na niekorzystne działanie czynników zewnętrznych.
Na koniec warto zasięgnąć rady doświadczonego elektryka, który starannie oceni wszystkie te elementy i pomoże dobrać kabel zgodnie z lokalnymi normami technicznymi oraz wymaganiami projektu.
Jak obliczyć odpowiedni przekrój kabla dla instalacji elektrycznej?
Wybór odpowiedniego przekroju kabla do instalacji elektrycznej o mocy 16 kW wymaga przemyślenia kilku kluczowych kwestii. Zacznijmy od obliczenia prądu znamionowego. Dla mocy 16 kW przy napięciu 400 V otrzymujemy wartość około 23 A. Warto jednak wziąć pod uwagę współczynnik bezpieczeństwa, co podwyższa obliczenia do około 70 A. Jest to istotne szczególnie w kontekście ewentualnych przeciążeń.
Kolejnym istotnym czynnikiem jest długość kabla. Zauważmy, że im dłuższy przewód, tym większy spadek napięcia, który nie powinien przekraczać 0,5%. W przypadku kabli miedzianych minimalny przekrój wynosi 10 mm². Jeśli planujemy dłuższe trasy lub większe obciążenia, warto rozważyć przekrój 16 mm². W odniesieniu do kabli aluminiowych, ich minimalny przekrój to co najmniej 16 mm², jednak często zaleca się korzystanie z 25 mm² z uwagi na wyższą rezystancję, jaką mają te kable.
Nie możemy też zapominać o warunkach, w jakich będą ułożone przewody. Przykładowo, kable zakopane w ziemi wymagają dodatkowego zabezpieczenia. Sposób ich ułożenia znacząco wpływa na obciążalność prądową.
Aby precyzyjnie dobrać przekrój kabla, warto skorzystać z kalkulatorów dostępnych w sieci. Można również zasięgnąć porady wykwalifikowanego elektryka, co zagwarantuje zarówno bezpieczeństwo, jak i efektywność przesyłu energii.

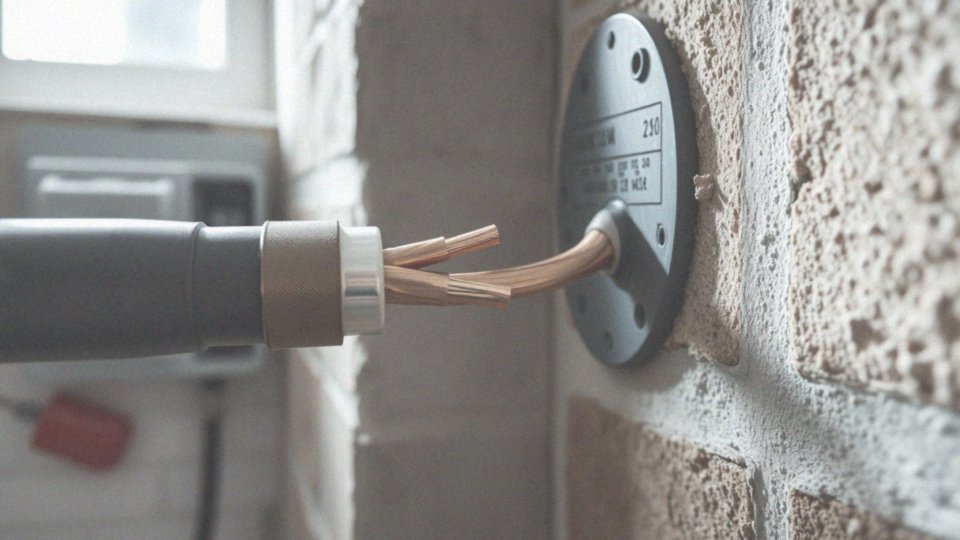

Jakie są zalety kabla miedzianego dla przyłącza 16 kW?
Kabel miedziany przeznaczony do przyłącza o mocy 16 kW oferuje szereg istotnych korzyści, które poprawiają zarówno efektywność, jak i bezpieczeństwo systemów elektrycznych. Przede wszystkim jego niska rezystancja sprawia, że straty energii są zredukowane, co umożliwia bardziej efektywny przesył prądu w sytuacjach dużego obciążenia. Miedź charakteryzuje się lepszymi właściwościami przewodzącymi w porównaniu z aluminium, dzięki czemu można zastosować mniejsze przekroje kabli przy zachowaniu tej samej obciążalności prądowej.
- starannie dobrany kabel miedziany pozwala na zmniejszenie jego objętości, co prowadzi do oszczędności materiałowych oraz niższych kosztów instalacji,
- dodatkowo, miedź cechuje się odpornością na korozję, co wydłuża trwałość zarówno kabli, jak i całego systemu,
- kable miedziane są również mniej narażone na uszkodzenia oraz awarie wynikające z przegrzewania,
- ceni się je także za większą niezawodność złączy, co ogranicza ryzyko wystąpienia zwarć.
Decydując się na miedziany kabel, inwestujemy w jakość i bezpieczeństwo, co ma kluczowe znaczenie zwłaszcza przy dużych obciążeniach elektrycznych. Odpowiednio dobrane materiały przewodów nie tylko zwiększają efektywność, ale również zapewniają dłuższą żywotność całej instalacji.
Dlaczego kabel aluminiowy wymaga większego przekroju?
Kabel aluminiowy wymaga większego przekroju, ponieważ jego rezystancja jest wyższa niż w przypadku kabla miedzianego. To oznacza, że podczas gdy moc i natężenie prądu są takie same, kabel aluminiowy ma tendencję do silniejszego nagrzewania się. W rezultacie, aby uzyskać zbliżoną obciążalność prądową, konieczne jest zastosowanie grubszego przewodu.
Na przykład, dla obciążenia wynoszącego 16 kW:
- kabel miedziany o przekroju 10 mm²,
- kabel aluminiowy o przekroju od 16 mm² do nawet 25 mm².
Właściwości przewodzące kabli są ściśle związane z materiałem, z którego są wykonane. Choć kabel aluminiowy jest lżejszy i tańszy, wiąże się z tym większe straty energii, co sprawia, że instalacje elektryczne na dłuższych odcinkach mogą okazać się mniej efektywne. Przegrzewanie przewodów stwarza ryzyko poważnych awarii, dlatego kluczowe jest stosowanie odpowiednich przekrojów. Regularne przeglądy oraz monitorowanie stanu połączeń kablowych mają ogromne znaczenie dla zapewnienia bezpieczeństwa instalacji elektrycznej. Odpowiedni dobór przekroju kabla aluminiowego nie tylko zwiększa bezpieczeństwo, ale również poprawia efektywność całego systemu zasilającego.
Jakie materiały przewodów są zalecane do instalacji 16 kW?
W instalacjach elektrycznych o mocy 16 kW przeważnie wykorzystuje się kable miedziane lub aluminiowe. Przewody miedziane są wysoko cenione za swoje znakomite właściwości przewodzące, ponieważ charakteryzują się:
- niską rezystancją,
- minimalnymi stratami energii,
- znaczącym zwiększeniem efektywności całego systemu.
Z drugiej strony, kable aluminiowe są bardziej ekonomiczne, ale ich użycie wiąże się z koniecznością zastosowania:
- większego przekroju w porównaniu do miedzi,
- co najmniej 16 mm², co pozwala na efektywne znoszenie obciążeń.
Wyższa rezystancja aluminium prowadzi do intensywniejszego nagrzewania się przewodów. W przypadku, gdy instalacja jest umieszczona w ziemi, należy również brać pod uwagę czynniki atmosferyczne, które mogą wpływać na trwałość przewodów. Niezależnie od wyboru materiału kluczowe jest, aby kable spełniały normy bezpieczeństwa oraz były odporne na niekorzystne warunki zewnętrzne, co gwarantuje ich dłuższą żywotność. Regularne kontrole stanu izolacji przewodów są niezbędne dla zapewnienia bezpieczeństwa całej instalacji. Ostateczna decyzja dotycząca materiałów powinna być dostosowana do specyfikacji konkretnej instalacji. Warto także skorzystać z porad wykwalifikowanego elektryka, co pozwoli na optymalne dopasowanie materiałów do indywidualnych potrzeb użytkownika.
Jakie są normy bezpieczeństwa dotyczące kabla 16 kW?
Normy bezpieczeństwa dotyczące kabli o mocy 16 kW odgrywają kluczową rolę w efektywnym i bezpiecznym przesyłaniu energii elektrycznej. Istnieje kilka istotnych punktów, na które warto zwrócić uwagę:
- przekrój kabla – w przypadku kabli miedzianych minimalny wymóg to 10 mm², dla kabli aluminiowych 16 mm²,
- izolacja – kable powinny być pokryte materiałem izolacyjnym, najczęściej PVC, co zwiększa ich odporność na wilgoć oraz zmienne warunki atmosferyczne,
- warunki umiejscowienia – kable zakopane w ziemi powinny znajdować się na głębokości co najmniej 60 cm w gruntach nieuporządkowanych, aby zminimalizować ryzyko uszkodzeń,
- dostosowanie obciążalności – konieczne jest obliczenie wymaganej obciążalności dla typowego przyłącza 16 kW, uwzględniając współczynnik bezpieczeństwa,
- zabezpieczenia – w każdej instalacji elektrycznej należy zainstalować odpowiednie zabezpieczenia, takie jak wyłączniki nadprądowe i różnicowoprądowe, co ogranicza ryzyko zwarć oraz pożarów,
- certyfikaty i atesty – używane kable powinny mieć stosowne certyfikaty potwierdzające zgodność z normami, takimi jak PN-EN.
Przestrzeganie tych zasad jest niezbędne w celu uniknięcia poważnych awarii, przegrzewania przewodów oraz zredukowania ryzyka pożarowego. Dlatego zaleca się, aby skonsultować się z wykwalifikowanym elektrykiem, który zadba o zgodność instalacji ze wszystkimi wymaganiami prawnymi oraz bezpieczeństwa.
Jakie są minimalne wymagania dla długości i obciążenia kabla?
Minimalne wymagania dotyczące długości i obciążenia kabla mają kluczowe znaczenie dla właściwego funkcjonowania systemów elektrycznych. Długość kabla wpływa na spadek napięcia, co jest istotnym czynnikiem w efektywności przesyłu energii. Zasada jest prosta: im dłuższy kabel, tym jego przekrój powinien być większy, aby ograniczyć straty energii. Na przykład, gdy długość przewodu wynosi ponad 30 metrów, warto pomyśleć o zwiększeniu przekroju o 1 mm² w porównaniu do standardowych norm.
Obciążenie kabla określa maksymalną moc pobieraną przez urządzenia elektryczne, a jego wartość nie może przekraczać obciążalności prądowej przewodu. Dla przyłącza o mocy 16 kW minimalny przekrój kabla miedzianego to 10 mm². W przypadku dłuższych odcinków lub większych obciążeń zaleca się zastosowanie 16 mm², aby zapewnić odpowiednią wydajność. Jeżeli chodzi o kable aluminiowe, ich minimalny przekrój powinien wynosić przynajmniej 16 mm², a w wielu przypadkach rekomenduje się 25 mm².
Ważne jest również, aby podczas planowania instalacji elektrycznej uwzględnić przyszłe potrzeby energetyczne. Dobór odpowiednich materiałów oraz precyzyjna kalkulacja pozwolą uniknąć problemów, takich jak przegrzewanie przewodów. Dodatkowo, należy pamiętać o stosowaniu zabezpieczeń, takich jak wyłączniki nadprądowe, co jest niezbędne dla bezpieczeństwa i efektywności energetycznej całej instalacji.
Jakie są wymagania dotyczące spadku napięcia między skrzynką a domem?
Spadek napięcia pomiędzy skrzynką a domem odgrywa kluczową rolę w prawidłowym funkcjonowaniu instalacji elektrycznej. Zgodnie z aktualnymi normami, wartość ta nie powinna przekraczać 0,5% nominalnej wartości. W przypadku obciążenia 16 kW niezwykle ważne jest, aby wybrać odpowiedni kabel, który zmniejszy straty energii i poprawi efektywność przesyłu.
Długość kabla ma istotny wpływ na spadek napięcia – im dłuższy odcinek, tym większy spadek i jednocześnie niższa efektywność urządzeń elektrycznych. W związku z tym, przy dłuższych trasach, należy zwiększyć przekrój przewodu. Dla kabli miedzianych minimalny przekrój wynosi:
- 10 mm² dla długości do 30 metrów,
- 16 mm² dla większych odległości.
Natomiast kable aluminiowe, ze względu na wyższą rezystancję, powinny mieć przekrój w przedziale:
- od 16 mm² do 25 mm²,
- co pozwala zredukować spadek napięcia i minimalizować ryzyko przegrzewania.
Warto również zwrócić uwagę na właściwości przewodzące miedzi i aluminium. Utrzymanie poprawnych wartości spadku napięcia podczas projektowania instalacji elektrycznej wpływa nie tylko na jej bezpieczeństwo, ale także na długowieczność. Zanim dokonasz wyboru kabla, warto skonsultować się z wykwalifikowanym elektrykiem, który pomoże dostosować instalację do planowanych obciążeń oraz długości przewodów.

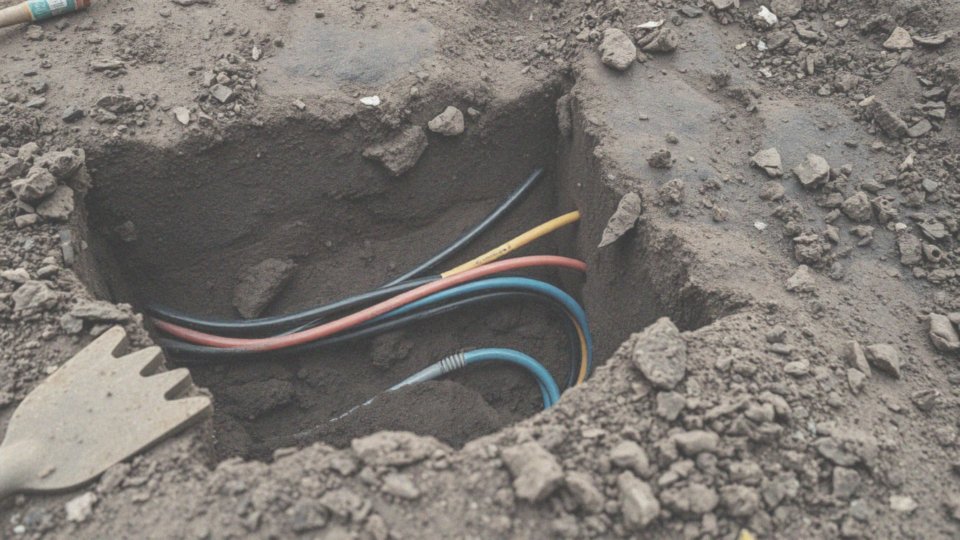

Jakie są zasady instalacji kabli ziemnych od skrzynki do domu?
Instalacja kabli podziemnych od skrzynki do domu wiąże się z przestrzeganiem kilku istotnych zasad. Dzięki nim zapewnimy nie tylko bezpieczeństwo, ale i trwałość całej instalacji elektrycznej. Oto kluczowe wytyczne:
- kable należy układać na głębokości minimum 70 cm poniżej poziomu gruntu, co chroni je przed mechanicznymi uszkodzeniami oraz wpływem niekorzystnych warunków atmosferycznych,
- warto wybierać kable dedykowane do zakopania w ziemi, które powinny mieć odpowiednią izolację, zazwyczaj wykonaną z PVC, a także charakteryzować się odpornością na wilgoć i korozję,
- dobra praktyka to ułożenie warstwy piasku pod kablem przed ich zasypywaniem, co dodatkowo zwiększa ochronę,
- oznaczenie trasy kabla taśmą ostrzegawczą stanowi świetny sposób na zminimalizowanie ryzyka przypadkowego uszkodzenia podczas prac ziemnych,
- kable należy prowadzić daleko od miejsc, które mogą narazić je na uszkodzenia, jak tereny pod drogami czy parkingami, gdzie ryzyko wzrasta.
Bezpieczeństwo podczas instalacji kabli podziemnych jest kluczowe, dlatego warto skonsultować się z doświadczonym elektrykiem. Specjalista oceni warunki pracy i pomoże dobrać odpowiednie materiały, zgodne z obowiązującymi normami i specyfiką danej instalacji. Tylko wtedy możemy być pewni, że instalacja będzie nie tylko bezpieczna, ale także w pełni funkcjonalna.
Co to jest WLZ i dlaczego jest istotny dla podłączenia domu?
WLZ, czyli wewnętrzna linia zasilająca, odgrywa istotną rolę w każdej instalacji elektrycznej. Jej zadaniem jest łączenie skrzynki przyłączeniowej z rozdzielnicą znajdującą się w budynku. Dzięki WLZ energia elektryczna trafia do wszystkich obwodów oraz urządzeń w domach.
Dobór odpowiednich parametrów WLZ może znacząco wpłynąć na bezpieczeństwo oraz efektywność całej instalacji. Wybierając kabel WLZ, warto wziąć pod uwagę kilka istotnych aspektów, takich jak:
- moc przyłączeniowa,
- długość trasy, jaką musi pokonać prąd,
- oczekiwane obciążenia.
Odpowiednia izolacja przewodów jest kluczowa, ponieważ zapobiega ich przegrzewaniu, co zapewnia długotrwałą niezawodność i bezawaryjność systemu. Zły dobór lub błędna instalacja WLZ mogą prowadzić do spadków napięcia oraz poważnych awarii, które niesie ze sobą ryzyko pożaru. Dlatego warto skorzystać z pomocy wykwalifikowanego elektryka, który pomoże w ocenie wymagań i dostosuje projekt do aktualnych norm bezpieczeństwa.
Takie profesjonalne podejście umożliwia nie tylko uniknięcie przyszłych problemów z zasilaniem, ale także gwarantuje bezpieczne korzystanie z energii elektrycznej na co dzień.
Dlaczego warto skonsultować się z wykwalifikowanym elektrykiem?
Konsultacja z doświadczonym elektrykiem przy wyborze i montażu kabli ma kluczowe znaczenie dla zapewnienia bezpieczeństwa całego systemu elektrycznego. Dzięki jego ekspertyzie można lepiej ocenić energetyczne potrzeby budynku oraz przewidywane obciążenie na poziomie 16 kW. Specjalista pomoże w wyborze właściwego rodzaju kabla, co znacznie zmniejsza ryzyko jego przegrzewania. Bez profesjonalnego wsparcia wzrasta prawdopodobieństwo wystąpienia awarii, a w skrajnych przypadkach nawet pożarów.
Na przykład, zastosowanie kabli o zbyt małym przekroju może prowadzić do poważnych problemów. Z tego powodu przestrzeganie norm budowlanych jest niezwykle istotne. Elektryk dobierze odpowiednie materiały, mogą to być:
- kable miedziane,
- kable aluminiowe.
Wykona także instalację zgodnie z zasadami bezpieczeństwa, co pomoże uniknąć komplikacji związanych z niewłaściwym rozmieszczeniem kabli i zapewni długotrwałą funkcjonalność systemu. Regularne kontrole stanu instalacji są równie ważne, ponieważ pozwalają szybko zidentyfikować ewentualne problemy. Decydując się na wizytę u fachowca, inwestujesz w niezawodność i bezpieczeństwo elektryczności w swoim domu.
Jakie są różnice między różnymi rodzajami kabla (YKY, YAKY, WLZ)?
Różnice między kabelkami YKY, YAKY i WLZ mają znaczący wpływ na ich zastosowanie w różnorodnych instalacjach elektrycznych. Kable YKY to miedziane przewody elektroenergetyczne, które charakteryzują się izolacją z PVC. Ich konstrukcja sprawia, że idealnie nadają się do stosowania zarówno w ziemi, jak i w budynkach, dzięki niskiej rezystancji, co przyczynia się do ograniczenia strat energetycznych.
W przeciwieństwie do nich, przewody YAKY wykonane są z aluminium i również posiadają izolację z PVC; jednak ze względu na wyższą rezystancję, potrzebują większego przekroju, by zrekompensować potencjalne straty energii. WLZ to z kolei wewnętrzna linia zasilająca, której zadaniem jest łączenie skrzynki przyłączeniowej z rozdzielnicą w obiektach. Może być skonstruowana zarówno z miedzi (YKY), jak i aluminium (YAKY), co daje możliwość dostosowania do specyficznych potrzeb.
Przy wyborze odpowiedniego kabla warto zwrócić uwagę na zamierzony sposób użycia, ponieważ różne materiały wpływają na efektywność przesyłu energii oraz bezpieczeństwo całej instalacji. Dobrze jest także uwzględnić lokalizację kabla oraz spełnianie norm bezpieczeństwa pod kątem specyfikacji technicznych. Regularne przeglądy stanu przewodów są niezbędne, by zapewnić wysoką efektywność energetyczną oraz zwiększyć bezpieczeństwo użytkowników.
